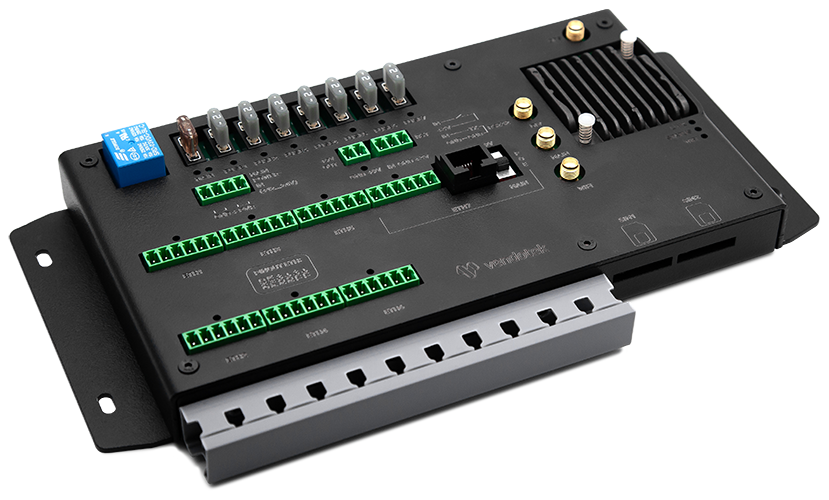

Маршрутизатор VENDOTEK T Router

 Маршрутизатор на 7 портов Ethernet с поддержкой LTE и WiFi  для обеспечения связи между устройствами оплаты проезда в различных видах транспорта (автобусах, трамваях, троллейбусах, электробусах) с помощью технологии PoE Ethernet.



✔ VENDOTEK T Router предназначен для сетевого подключения валидаторов Vendotek T Lite под управлением Vendotek T Full или других устройств.



Обеспечивает проводную связь с внешними устройствами по Ethernet 10/100 BaseT и создание точки доступа Wi-Fi. Выход в Интернет реализован через LTE модем. Оснащен выходом для GPS/GNSS антенны.



  Маршрутизатор устанавливается в салоне транспортного средства или в кабине водителя. Установка производится на вертикальной или горизонтальной ровной поверхности при помощи крепежных отверстий, расположенных на корпусе.



  Изделие поставляется с операционной системой OpenWRT. Вы можете самостоятельно создавать и редактировать настройки беспроводного подключения.

✔  Функциональные возможности:

- обмен информацией между несколькими устройствами (валидаторами) посредством локальной сети по Ethernet и Wi-Fi;

-      возможность подключения к переносному транспортному терминалу, терминалу водителя или иному устройству с использованием поддерживаемых изделием интерфейсов;

-      получение и передача данных, необходимых для обслуживания проездных документов, по локальной сети на терминал водителя или валидатор, обеспечивающий беспроводную связь с сервером оплаты проезда («мастер»-валидатор);

- подключение внешней кнопки для прекращения подачи питания на подключаемые устройства.  Существует возможность сбрасывать питание при помощи внешнего GPIO/RS232. Время отключения питания при одиночном импульсе - до 3-х секунд.

-      осуществление питания внешних устройств. Для каждого подключаемого устройства в изделии предусмотрен предохранитель на 2А.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ИНТЕРФЕЙСЫ:

•  Ethernet 10/100BaseT - 7шт

•  GSM/UMTS/LTE;

•  Wi-Fi IEEE 802.11 b/g/n.

•  В изделии предусмотрен разъем для возможности вывода дополнительного питания  +9 В мощностью до 22,5 Вт.

•  На одном из 7 портов существует возможность переключения выходного питания с входного на +9В при помощи тумблера по одному на каждый канал. Питание +9В при помощи внешней кнопки не сбрасывается.  Также разъем этого порта продублирован стандартной 8Р8С розеткой для возможности подключения патчкорда с вилкой RJ45.

РАЗЪЕМЫ:

•  1 х DEGSON 15EDGVC-3.81-02P-14-00AH

•  1 х DEGSON 15EDGVC-3.81-03P-14-00AH

•  1 х DEGSON 15EDGVC-3.81-04P-14-00AH

•  8 х DEGSON 15EDGVC-3.81-06P-14-00AH

•  1 x TJ5-8P8C

•  4 x SMA-F

РАБОЧИЙ ДИАПАЗОН ТЕМПЕРАТУР:

•  от -40°C до +80°C

•  допустимая рабочая влажность - от 5% до 90%, без конденсата

•  диапазон температур хранения - от -40°C до +85°C

•  защита от механических воздействий - согласно ГОСТ IEC 62262-2015 (IK08)

СОВМЕСТИМОСТЬ И УСТОЙЧИВОСТЬ

•  Электромагнитная совместимость - согласно ГОСТ 30805.22-2013 (CISPR 22:2006), ГОСТ CISPR 24-2013

•  Устойчивость к вибрации - согласно ГОСТ 28203-89 (МЭК 68-2-6-82), 5 – 300 Гц, 1 октава/мин, амплитудой ускорения 2g, 15 ч в 3 направлениях

•  Устойчивость к ударным нагрузкам - согласно ГОСТ 28203-89 (МЭК 68-2-6-82), с амплитудой ускорения 2g, полусинус на 3 направления

ПИТАНИЕ:

•  От бортовой сети транспортного средства, диапазон напряжений 12 – 24В, максимально до 50В

•  Встроенная защита по питанию

•  Потребляемый̆ ток при напряжении сети 24В - до 100мА

РАЗМЕРЫ:

•  без крепления  - 205 x 116 x 34 мм.

•  с элементами крепления - 247 х 137 х 34 мм.

•  вес - 0,9 кг

ВНИМАНИЕ!

Запрещено в процессе работы устройства от бортовой сети совершать операции «горячего подключения/отключения» разъёмов, а также использование тумблеров выходного питания.



Антенны для подключения LTE, DIV, Wi-Fi, а также GPS/GNSS в комплект не входят.

В КОМПЛЕКТ ПОСТАВКИ ВХОДИТ:

•  VENDOTEK T Router - 1 шт.

•  Ответная часть разъема входного питания (опция) – 1 шт.

•  Ответная часть разъема Ethernet 10/100Base T (опция) – 7 шт.

•  Ответная часть разъема для подключения кнопки (опция) - 1шт.

•  Ответная часть для подключения к разъему выходного питания (опция) - 1шт.

•  Паспорт - 1 шт.
